 パソコンリムーバブルハードディスクを増設しました。

 デジカメの画素数アップなどでハードディスクの容量が圧迫され始めていたんです。 で、壊れたわけでは無いけど、調子が悪いハードディスクが手元に有ったので、それを有効に使えないかなぁって思いも有りました。 でも調子が悪いディスクはダメでした。

 リムーバブルディスクの増設にあたり、気がついたことを記録に残すことにしました。今後のメンテナンスのことも考えて。

 増設用品  ディスクケース ・ Owltech 80シリーズ OWL−AF80IP
         HDD      ・ Maxtor MXT−6L250R0
                                                                       (2006.05.10更新)


  1)まず、パソコン本体への取り付けです。

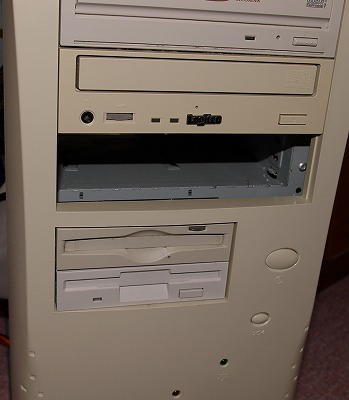

最初に組み立てたパソコンケースです、年代物ですね。
このケースの5インチベイに空きを確保します。

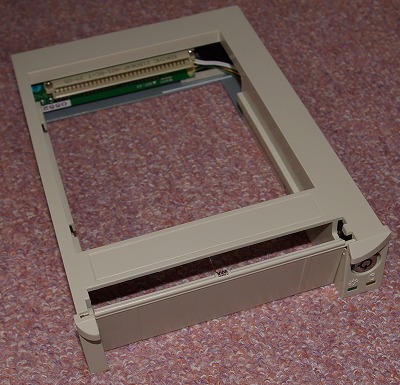

確保できた5インチベイに OWL-AF80IP の構成品である
フレームを取り付けます。

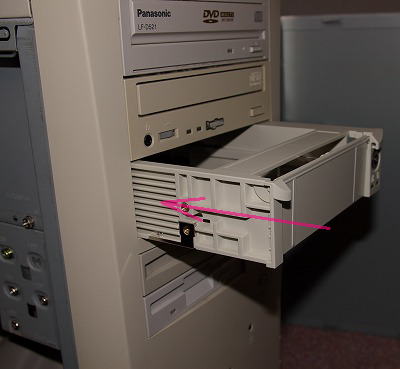

フロントカバーを取り付けた状態で、全面からフレームを
挿入していきます。

寸法がギリギリなので、意外とスムーズには挿入できない
かもしれません。
ゆっくりとそうにゅうします、力任せに押し込むのはトラブルの
もとです、慎重に。


きちんと収まったら、左右に各々4ケあるネジでパソコン本体に
ネジ止めします。
ネジは、8本全部を緩めに取り付けて、全部のネジが取り付く
のを確認してから、左右のネジを交互に堅く締めていきます。



 2)カートリッジにハードディスクを実装します。




ハードディスクは、カートリッジ内のアルミ板に取り付けます。

カートリッジの側面や底面に直接固定はしません。
ここがポイントです。


・ハードディスクのピン設定を済ませておきます。

   → マスター/スレーブ/ケーブルセレクト


・カートリッジにハードディスクを固定する前に、カートリッジと
 ハードディスク間の電源線とフラットケーブルを接続します。

  隙間が少ないので、線が挟まったり飛び出たりしないように
 注意しながら慎重に実装します。

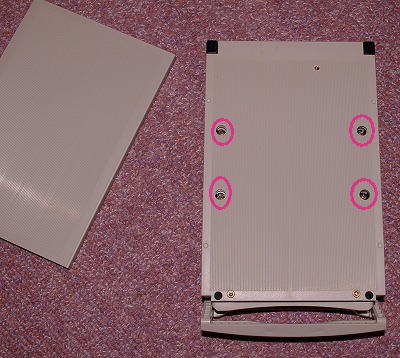

カートリッジの裏側の写真です。

中央に4ケのネジが見えますが、これでハードディスクを
内部のアルミ板に固定しています。

 ※カートリッジには、固定していません。

                         ↓

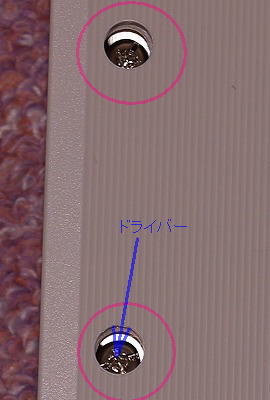

                    ネジ穴部分を拡大

                         ↓

カートリッジの穴はバカ穴になっており、ネジは内部に
固定されているのが判るでしょうか。

この状態で、ドライバーでネジを取り付けて締めます。

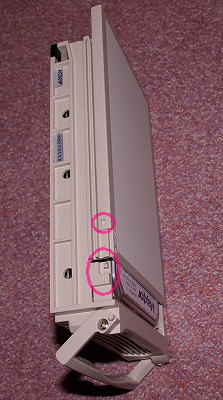

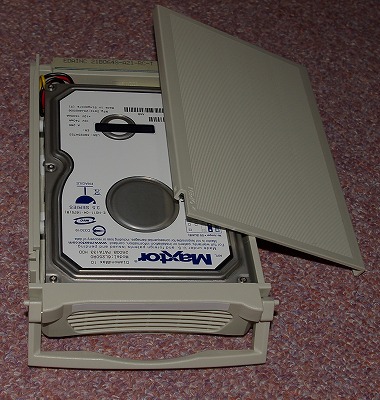

カートリッジ上面には、スライド式のカバーがあります。

スライドカバーとカートリッジはツメでロックされます。
カバーを開ける時はツメの周囲を押さえます。

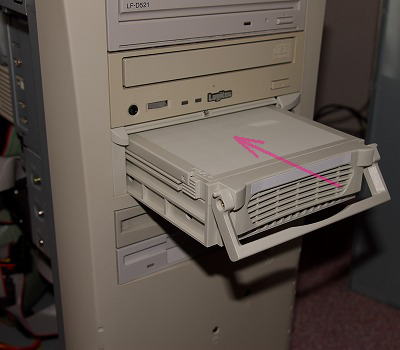

 3)フレームにカートリッジを実装します。



フレームに沿って、押し込むだけです。
スムーズに挿入できます。

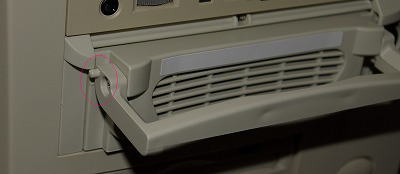

カートリッジの取っ手のヒンジ部分に、フレームとの勘合用の
出っ張りが有ります。
取っ手を水平にして、カートリッジを押しこんで、取っ手を下ろすと固定されます。

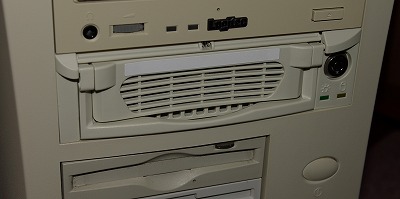

最終的にこの様になります。

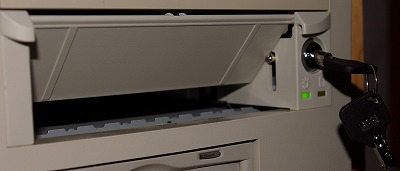

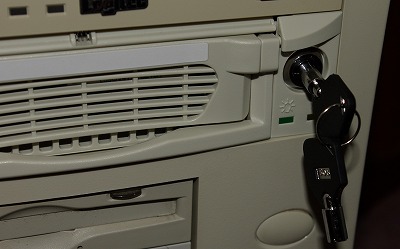

次に、鍵を鍵穴に差し込んで、鍵の取っ手が水平になるようにしてから、鍵を抜きます。

この際、鍵の差し込む向きが判り難いです。

丸い鍵に出っ張りがあるので、その出っ張りが上になる様に
して差し込んでから、反時計方向に90°回して抜き取ります。

(鍵を挿した状態での放置は、出来ません。)






・鍵を回すと、カートリッジをロックするためのツメが出てきます。
 このツメでハードディスクを抜けなくしているんですね。

(力任せに抜くと抜けます、試さないで下さいね。)

・この鍵は、カートリッジへの通電スイッチの役目もあります。
 ロックしないと、カートリッジには電気が流れません。

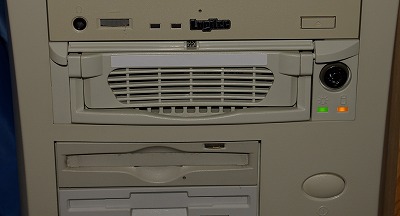

使用状態のランプ点灯状況です。

 緑:電源ランプ
 橙:ディスクアクセスランプ

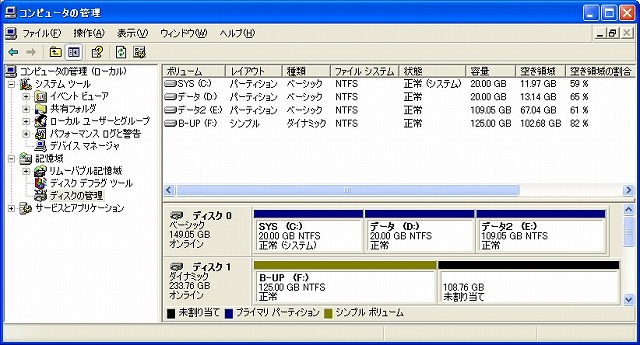

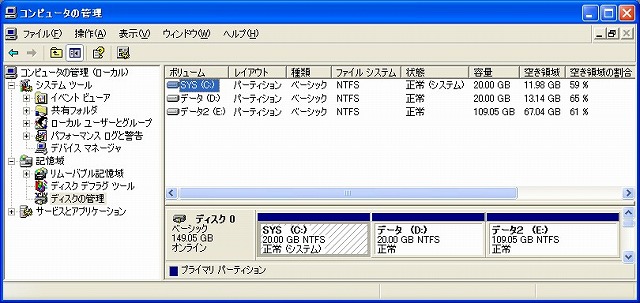

 4)認識の確認


 カートリッジを入れていない場合や、鍵をロックしないで起動した場合は認識しません。





  カートリッジを挿入して、鍵をロックして起動するとキチンと認識します。




  ★この装置は、パソコンの電源起動状態での抜き差しは厳禁です。壊れますよ!!

    鍵もパソコン起動中には操作してはいけません。壊れますよ!!
